CNC frezavimas prieš tekinimą: praktinis vadovas dalių pirkėjams

Akimirka, kai piešinys virsta citata

Įsivaizduokite tai: ką tik gavote naują CAD brėžinių rinkinį iš savo MTEP komandos. Terminas yra trumpas, todėl turite greitai nuspręsti,-kurie tiekėjai turėtų gauti užklausą{2}}.

Instinktyviai pradedate klasifikuoti dalis pagal formą:

"Ši dalis yra cilindrinė,{0}}nusiųskite ją į tekinimo parduotuvę."
"Šis yra dėžutės{0}}formos korpusas-nusiųskite jį į frezavimo parduotuvę."

Maždaug 90% atvejų šis instinktas veikia puikiai.

Gaminant pagal užsakymą, paskutiniai 10% dažnai nusprendžia, ar jūsų projektas yra pelningas, ar sunkus. Tai gali reikšti atvykimą laiku arba gamybos vėlavimą.

Dauguma žmonių jums pasakys vadovėlio atsakymą: „Tekinant dalis sukasi, frezuojant sukasi įrankis“.
Profesionalams, atsakingiems už kainą, kokybę ir pristatymą, šis paaiškinimas vos subraižo paviršių.

Pasirinkus netinkamą procesą, pasikeičia tai, kaip gamintojas gamina dalį. Tai taip pat turi įtakos paslėptoms NRE išlaidoms. Šis pasirinkimas turi įtakos tikimybei įvykdyti GD&T reikalavimus. Jis taip pat gali nustatyti, ar paviršiaus apdaila veiks montuojant.

Šiame{0}}išsamiame vadove praleisime klasės apibrėžimus. Remdamiesi realia parduotuvės{2}}grindų patirtimi paaiškinsime, kad CNC frezavimas ir tekinimas yra du pagrindiniai dalykaiCNC apdirbimo procesai. Mes sutelksime dėmesį į dvi pagrindines sritis: kainą ir našumą.

Kad galėtumėte palyginti CNC frezavimą ir tekinimą realiuose projektuose, dirbant suprofesionalios CNC apdirbimo paslaugosdažnai daro skirtumą tarp švaraus paleidimo ir brangaus perdirbimo.

CNC frezavimas ir tekinimas: pagrindiniai judesių skirtumai, turintys įtakos sąnaudoms ir tikslumui

Norėdami likti tame pačiame puslapyje, pradėkime nuo paprasto paaiškinimo. Tai padės mums suprasti išlaidas vėliau.

CNC tekinimas: obuolių lupimo menas

Įsivaizduokite save, kaip nulupate obuolį, kol jis sukasi.

Judesys:
Ruošinys (obuolys) sukasi dideliu greičiu. Pjovimo įrankis (peilis) išlieka santykinai nejudantis, juda tik išilgai detalės profilio.

Rezultatas:
Ši sąranka natūraliai teikia pirmenybę sukimosi simetriškoms dalims-viskam, kas pastatyta aplink centrinę ašį: velenus, kaiščius, varžtus, įvores.

Šilumos valdymas:
Kadangi pjovimas yra nepertraukiamas, drožlės išneša didžiąją dalį šilumos. Tai paprastai yra palankesnė įrankio tarnavimo laikui ir proceso stabilumui.

CNC frezavimas: ledo skulptūros logika

Dabar įsivaizduokite ledo skulptorių, dirbantį ant bloko, tvirtai pritvirtinto prie stalo.

Judesys:
Ruošinys lieka nejudantis. Besisukantis pjovimo įrankis juda paviršiumi, pašalindamas medžiagą, kur reikia.

Rezultatas:
Frezavimo neriboja sukimosi simetrija. Jis puikiai tinka plokščiiems paviršiams, kišenėms, plyšiams, sudėtingiems 3D kontūrams ir korpusams.

Štai kodėl dalys su kišenėmis, lizdais ir sudėtingais korpusais paprastai gaminamos naudojantCNC frezavimo paslauga, o ne priversti sukimosi procesus atlikti netinkamą darbą.

Pjovimo elgesys:
Frezavimas iš prigimties yra nutraukiamas pjovimas. Kiekvienas dantis pakartotinai patenka į medžiagą ir iš jos išeina, todėl mašinos standumas ir įrankio kietumas yra aukštesni.

Dažnas klausimas:
"Ar galiu apdirbti cilindrą frezavimo staklėje?"

Techniškai taip,{0}}naudojant cirkuliacinę interpoliaciją.
Praktiškai? kaip šaukštu išdrožti tobulą sferą. Galite tai padaryti, bet tai neefektyvu, brangu, o paviršiaus kokybė niekada neprilygs tikrojo tekinimo. Jei neturite kitos išeities, mokate už neefektyvumą.

KodėlCNC tekinimasAptarnavimasDažnai yra pigiau: paaiškinamos paslėptos sąrankos ir darbo išlaikymo išlaidos

Kai du tiekėjai siūlo 5 USD ir 15 USD už tą pačią -išvaizdą dalį, koks skirtumas?

1. Didžiausia nematoma kaina: darbo laikymo ekonomika

Tekinimas dažnai yra pigesnis{0}}ne todėl, kad pjauna greičiau, o todėl, kad greičiau sukimba.

Turningo „nemokami pietūs“:
Daugumoje tekinimo staklių naudojami standartiniai 3-žandikaulių griebtuvai arba įvorės, kurių konstrukcija yra savaime-centruota. Operatorius įdeda apvalias medžiagas, baksteli pedalą, o hidraulinis suspaudimas užtrunka kelias sekundes. Šie šviestuvai yra universalūs ir retai apmokestinami dalimis.

Millingo paslėpta sąskaita:
Frezavimas turi būti atsparus pjovimo jėgoms iš kelių krypčių. Į spaustuką telpa paprastas blokas. Tačiau netaisyklingoms formoms, liejiniams, kaltiniams ar cilindrinėms dalims dažnai reikia pritaikytų tvirtinimo detalių arba minkštų žandikaulių.

Pasekmė:
Šimtai dolerių NRE ir papildomos sąrankos valandos.

Nykščio taisyklė:
Jei savo detalę galite pagaminti iš strypo tekinimo staklėmis, nedėkite funkcijų, kurias reikia frezuoti. Tai svarbu, nebent esate pasirengęs mokėti už tvirtinimą.

2. MedžiagaDerlius& Automatika

Sukimas:
Tekinimo staklės natūraliai dera su strypų tiektuvais. Įkelkite 3-metrų strypą, ir mašina gali pagaminti šimtus dalių be priežiūros-tikros šviesos išjungimo. Darbo kaina vienai daliai smarkiai sumažėja.

Frezavimas:
Nors yra padėklų sistemų, dauguma frezavimo darbų-ypač mažo ir vidutinio tūrio-pradeda nuo pjaustytų ruošinių. Rankinis pakrovimas yra įprastas. Frezuojant medžiaga taip pat pašalinama iš išorės, todėl susidaro daugiau atliekų, ypač suBrangių medžiagų apdirbimas CNCkaip titanas ar PEEK.

Medžiagos pasirinkimas ir proceso suderinamumas

Aliuminio lydiniai:Mėgsta abu procesai. Plonas{1}}sienas, sudėtingas korpusas teikia pirmenybęCNC frezavimo paslauga. Sukant plonas aliuminio sienas kyla iškraipymų pavojus.

Plienas (ypač nerūdijantis):Vartymas yra stabilus ir termiškai atlaidus. Nerūdijančio plieno frezavimas gali sukelti sukietėjimą ir įrankių sukibimą, todėl padidėja sąnaudos.

Inžinerinis plastikas (PEEK, nailonas):Tekinimas suteikia puikų apvalumą ir apdailą, tačiau jūs turite kontroliuoti suspaudimo jėgą. Frezuojant plastiką be aštrių įrankių ir tinkamo greičio kyla pavojus, kad jis gali deformuotis ir įtrūkti.

Titanas:Brangus ir negailestingas. Posūkis yra brandesnis ir labiau nuspėjamas. Sudėtingų titano dalių frezavimas įmanomas,-tačiau nebrangus aukščiausios kokybės įrankiai, aukšto-slėgio aušinimo skystis ir ilgas ciklo laikas.

 Patarimas:Jei naudojate naujas arba brangiai kainuojančias medžiagas, visada anksti įtraukite tiekėjo procesų inžinierių. Patirtis apsaugo nuo brangių klaidų.

CNC frezavimas ir tekinimas: tvarumas, medžiagų atliekos ir energijos naudojimas

Medžiagos efektyvumas (pirkimo{0}}ir-skridimo santykis):
Posūkis yra arčiau{0}}neto formos, todėl susidaro mažiau atliekų. Frezavimas pradedamas nuo blokų ir „išskobiama“ medžiaga, -kelianti problemų dėl daug energijos reikalaujančių lydinių.

Energijos ir aušinimo skysčio naudojimas:
Nuolatinis sukimasis paprastai sunaudoja energiją stabiliau. Frezuojant gilias ertmes dažnai reikia didelio aušinimo skysčio srauto, todėl padidėja apdorojimo ir šalinimo sąnaudos.

Lustų perdirbimas:
Tekinant gaunamos švarios, nenutrūkstamos drožlės, kurių perdirbimo vertė yra didesnė. Frezavimo drožlės yra suskilusios,{1}}permirkusios aušinimo skysčio ir sunkiau atskiriamos.

Jei tvarumas yra svarbus:
Teiraukitės tiekėjų apie medžiagų išeigą ir drožlių tvarkymą{0}}ne tik apie dalies kainą.

Tolerancijos, koncentriškumas ir paviršiaus apdaila: frezavimas prieš tekinimą praktikoje

1. Tolerancijos& Koncentriškumas

Sukant, kol dalis lieka griebtuve, kiekviena savybė generuojama iš tos pačios fizinės ašies. Įprasta pasiekti koncentriškumą ir nutekėjimą žemiau 0,005 mm.

3 ašių frezavimo metu apdirbant abu veleno galus reikia apversti detalę.

Rizika:
Kiekvienas apvertimas sukelia pakartotinio{0}}užspaudimo klaidą. Griežtas koncentriškumo išnašas (⌀ 0,01 mm) sunku nuosekliai pasiekti frezuojant.

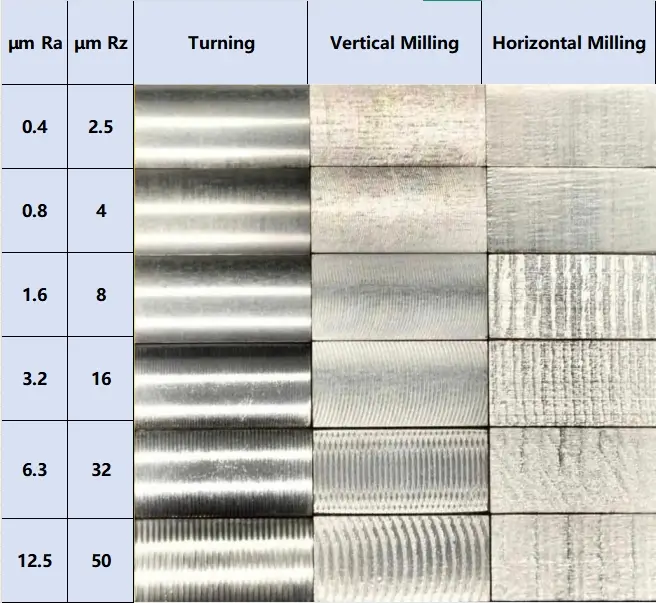

2. Paviršiaus apdailos parašai

Patyrę QC inspektoriai gali iš pirmo žvilgsnio identifikuoti procesą.

Tekinti paviršiai:Smulkios, ištisinės spiralinės linijos-idealiai tinka sandarinimui, pvz., O-žiedams.

Frezuoti paviršiai:Matomos šukutės arba įrankių žymės. Mikroskopiškai paviršius yra briaunotas, o tai gali pagreitinti nusidėvėjimą slankiojant.

Frezavimas-Tekinimo apdirbimas: kai prasminga derinti frezavimą ir tekinimą

Idėja, kad „tekinimo staklės sukasi ir frezuoja“, yra pasenusi.

1. Skirtumo sulaužymas

Tiesioginės{0}}įrankinės tekinimo staklės:Tekinimo staklės su besisukančiais įrankiais, skirtos kryžminiam{0}}gręžimui ir plokštumoms.

Tekinimo{0}}malūnų centrai:Tokios mašinos kaip „Mazak Integrex“ vienoje sąrankoje sujungia pilną tekinimą ir kelių{0}}ašių frezavimą.

2. Sulaužykite-lyginę logiką

A scenarijus: mažas tūris (1–10 dalių), paprasta geometrija
→ Atskiras tekinimo staklės + frezas. Išlaidose dominuoja malūno-apsukimo laikas.

B scenarijus: nuo vidutinio iki didelio garsumo (500+), sudėtingos dalys
→ Malūnas{0}}laimi posūkį. Sumažėjęs valdymas, jokių pakartotinio-užfiksavimo klaidų, mažesnė bendra vieneto kaina, nepaisant didesnių valandinių įkainių.

DFM patarimai, kaip sumažinti CNC apdirbimo išlaidas: frezavimo ir tekinimo dizainas

1. Optimizavimas frezavimui

Vidiniai kampai:Norint sukurti tobulus kvadratinius kampus, reikia brangių EDM arba mikro{0}}įrankių-. Visada projektuokite vidinius spindulius.

Gylio{0}}ir-skersmens santykis:Venkite gilių, siaurų kišenių. Ilgi įrankiai plevėsuoja ir pablogina paviršiaus kokybę.

2. Optimizavimas posūkiui

Lieknos dalys:Ilgio-ir-skersmens santykis didesnis nei 8:1 kviečia kalbėtis. Nuolatinis poilsis prideda išlaidų.

Sumažėjimai:Venkite ne{0}}standartinių sumažinimų, nebent tinkinti įrankiai yra priimtini.

CNC frezavimas ar tekinimas? Geriausi procesų pasirinkimai pagal pramonės taikymą

CNC frezavimo ir tekinimo palyginimo lentelė: greito sprendimo vadovas

Išvada

Tinkamo proceso pasirinkimas yra pelno pasirinkimas

CNC frezavimas ir tekinimas nėra susiję su staklėmis,{1}}tai apie tikslios fizikos ir gamybos ekonomikos pusiausvyrą.

· Monetos-, vamzdis- ar kotas-kaip detalės? Pasukimas.

· Dėžutės, skliausteliuose ar skulptūros dalys? Frezavimas.

· Sudėtinga geometrija tūryje? Malūno -apsukimas.

Tu ne mašinistas. Tačiau žinant šiuos kompromisus,{1}}pasiūlysite pranašumą. Tai taip pat padeda išvengti paslėptų atliekų prieš pradedant.

Pasiruošę optimizuoti kitą projektą?
Jei nesate tikri, kuris procesas tinka jūsų dizainui,{0}}arba nerimaujate dėl griežtų leistinų nuokrypių, išlaidos gali būti nekontroliuojamos-įkelkite CAD failus. Prieš pradedant gamybą, mūsų inžinierių komanda pateiks nemokamą DFM peržiūrą, kad nustatytų išlaidų veiksnius.

DUK

1.Ar CNC tekinimas pigesnis nei CNC frezavimas?

Daugeliu atvejų taip,{0}}ypač cilindrinėms dalims, pagamintoms iš strypų. CNC tekinimas paprastai reikalauja paprastesnio laikymo ir trumpesnio nustatymo laiko. Jis taip pat palaiko automatizavimą, pvz., barų tiektuvus, o tai sumažina vieneto sąnaudas.

2.Kada turėčiau rinktis CNC frezavimą, o ne tekinimą?

Pasirinkite CNC frezavimą, kai jūsų detalei reikia plokščių paviršių, kišenių, sudėtingų 3D formų arba plonų -sienių korpusų. Sukamasis apdirbimas negali jų sukurti.

3.Ar CNC frezavimo tolerancija gali būti tokia pati kaip tekinimo?

CNC tekinimas yra patikimesnis, kai reikia griežtai koncentruoti arba išbėgti. Taip yra todėl, kad visos funkcijos gaunamos iš tos pačios sukimosi ašies vienoje sąrankoje.

4. Kas yra frezavimo{1}}tekinimas ir kada jį verta naudoti?

Frezavimo{0}}tekinimo apdirbimas apjungia tekinimą ir frezavimą vienoje mašinoje. ekonomiškiausia Sumažinus keletą sąrankų, sumažėja bendra kaina ir rizika.

5.Kaip DFM gali sumažinti CNC apdirbimo išlaidas?

Gera DFM praktika gali padėti sumažinti CNC apdirbimo išlaidas 20–30 % ar daugiau. Ši praktika apima vidinių spindulių pridėjimą, gilių siaurų kišenių vengimą ir funkcijų, tinkančių pagrindiniam apdirbimo procesui, projektavimą.
